FlachdachAusstieg und Bodentreppe: Gut kombiniert
Der FlachdachAusstieg wird immer mit einer Wellhöfer Bodentreppe kombiniert. Alle Treppen-Typen sind möglich:
Für die Bodentreppe, die mit dem FlachdachAusstieg kombinert wird, stehen alle Ausstattungsvarianten zur Verfügung:
- WärmeSchutz WS3D (Dämmung + Dichtung + Deckenanschluss)
- WärmeSchutz WS4D (DoppelDämmung + Dichtung + Deckenanschluss)
- WärmeSchutz WSPH (zertifizierte Passivhaus-Komponente für kaltes Klima)
- FeuerSchutz FS30 (Feuerwiderstand 30 Minuten von unten)
- FeuerSchutz FS30 2S (Feuerwiderstand 30 Minuten von oben und unten)
- FeuerSchutz FS90 2S (Feuerwiderstand 90 Minuten von oben und unten)
- Handlauf für die Bodentreppe / Teleskop-Handlauf bei Scherentreppe
- Komfortbedienung für Treppenteil Liliput
- Bodentreppe mit Schloss vorbereitet für Profilzylinder
- Bodentreppe mit Schloss mit Profilzylinder (PZ)
- Bodentreppe mit Schloss mit Rundzylinder
- Sicherheitsgeländer (Bauordnung fordert Abstutzsicherung auf dem Flachdach)
- Schloss mit Profilzylinder für Flachdach-Deckel
Je nach Maßen, Treppentyp und Ausstattung können Einschränkungen gelten. Deshalb:
Wellhöfer FlachdachAusstieg: Größen und Maße

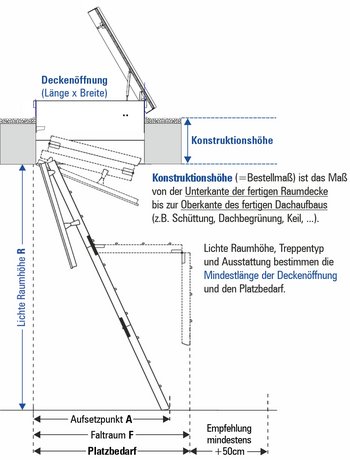

Wie bei Bodentreppen sind für den passenden FlachdachAusstieg 4 Maße (tatsächliche Baumaße in cm) erforderlich:
- Länge der Deckenöffnung
- Breite der Deckenöffnung
- Konstruktionshöhe
- Lichte Raumhöhe
Je nach Maßen, Treppentyp und Ausstattung können Einschränkungen gelten. Deckenöffnungsmaß = Bestellmaß. Futterkasten werksseitig um 1,5 cm, bei WSPH um 4 cm, "Einbauluft" kleiner (Länge/Breite).
Deshalb immer den MassBox Produktkonfigurator nutzen. Dort werden alle Eingaben sofort überprüft. Unter den Info-Buttons finden Sie alle erforderlichen Informationen. Mit der nutzlichen Text-kopier-Funktion übernehmen Sie das Produkt direkt mit allen Details in Ihr System/EDV/LV.
Deckenöffnung Länge x Breite

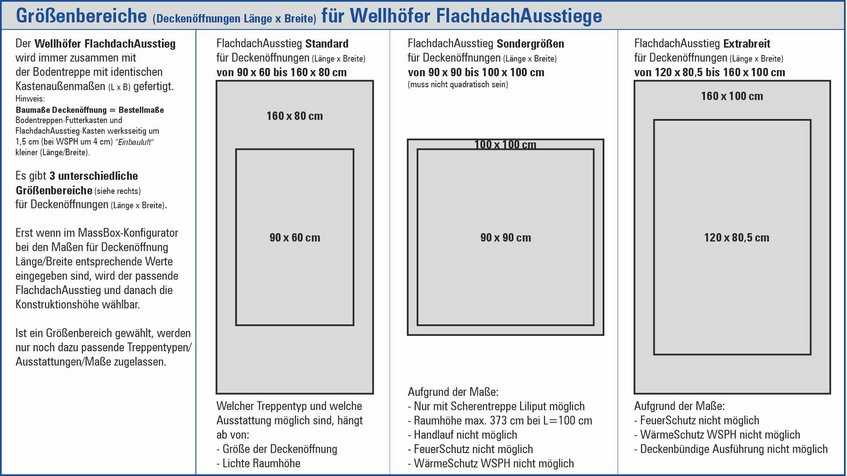

Wellhöfer FlachdachAusstiege gibt es für Deckenöffnungen (Länge x Breite) in 3 Größenbereichen:
- Standard von 90x60 cm bis 160x80 cm
- Sondergrößen von 90x90 cm bis 100x100 cm als Ersatz für Oberlichter (muss nicht quadratisch sein); nur mit Scherentreppe Liliput
- Extrabreit von 130x90 cm bis 160x100 cm
Deckenöffnungsmaß = Bestellmaß. Futterkasten werksseitig um 1,5 cm, bei WSPH um 4 cm, "Einbauluft" kleiner (Länge/Breite).
Konstruktionshöhe
Die Kastenhöhe des FlachdachAusstiegs, der auf den Futterkasten der Bodentreppe aufgesetzt wird, beträgt immer 42 cm (inkl. 22 cm Dachüberstand).
Die Gesamthöhe ergibt sich aus dem Dachüberstand (Vorgabe immer 22 cm) und der Konstruktionshöhe (Unterkante fertige Raumdecke bis Oberkante fertiger Dachaufbau).
Ist die Konstruktionshöhe (=Bestellmaß) >45 cm, wird die Bodentreppe als Maßanfertigung (Futterkastenhöhe 25 - 90 cm) ausgeführt.
- Konstruktionshöhe: 45 - 110 cm
Je nach Konstruktionshöhe, Treppentyp und Ausstattung können, zusätzlich zur serienmäßigen Austrittsstufe des FlachdachAusstiegs, weitere Zusatzstufe/n durch die DIN gefordert sein. Diese werden im MassBox Konfigurator automatisch angezeigt, falls erforderlich.
Bei der Kombination von 2-seitig feuerhemmenden Bodentreppen (FS30 2S, FS90 2S) mit FlachdachAusstieg sind wichtige Sicherheitsaspekte zu berücksichtigen. Bitte rufen Sie uns hierzu direkt an: 0931 / 61405-0
Lichte Raumhöhe
Lichte Raumhöhe = Abstand von Oberkante fertiger Fussboden bis Unterkante fertige Decke
- Lichte Raumhöhe: 1,90 - 4,10 Meter (je nach Treppentyp, Ausstattung, Deckenöffnungslänge)
Je nach Maßen, Treppentyp und Ausstattung können Einschränkungen gelten.
Die lichte Raumhöhe bestimmt zusammen mit Treppentyp und Ausstattung die erforderliche Mindestlänge der Deckenöffnung.
Deshalb immer den MassBox Produktkonfigurator nutzen. Dort werden alle Eingaben sofort überprüft. Unter den Info-Buttons finden Sie alle erforderlichen Informationen. Mit der nutzlichen Text-kopier-Funktion übernehmen Sie das Produkt direkt mit allen Details in Ihr System/EDV/LV.
